Gängige CAD - Blatt - Formate

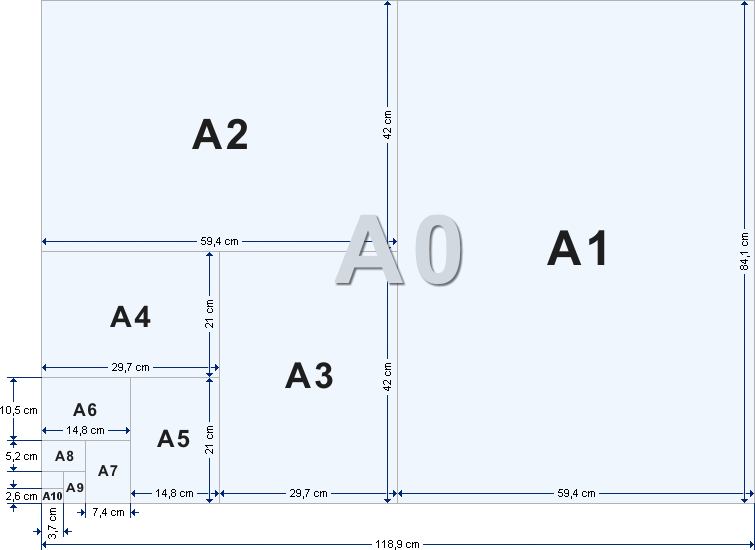

Hier sehen Sie eine Abbildung der gängigen CAD Blattformate als Grafik. In der Regel werden in den CAD Programmen Plan-formate in den Grössen A 4 bis A 0 (Null) erstellt. Sollten Sie keine Pläne mehr haben, erstellen wir auch ein Aufmass vor Ort und zeichnen dann Ihre Pläne komplett digital mit einem CAD Architekturprogramm am Computer neu.

Selbstverständlich werden alle CAD Pläne mit einem Planrahmen und einem Textfeld versehen, in denen alle Informationen wie Bauherr, Projektname, Bauort, Flurstück-Nr. und Maßstab sowie das Bauteil selbst eingetragen werden. Weiter wird eine Legende angelegt, in der die unterschiedlichen Baumaterialien schematisch dargestellt sind.

Natürlich können auch unikate Blattformate erstellt werden. Der plotbare Bereich, also der Bereich der gedruckt werden kann, liegt im Allgemeinem bei einer Breite von 90,4 cm und einer Länge von bis zu 400,0 cm, wir können Ihnen aber auch eine weit höhere Planplotgrösse anbieten, sehen Sie Unser Online Plotservice (Planplotbreite von 162,0 cm).
